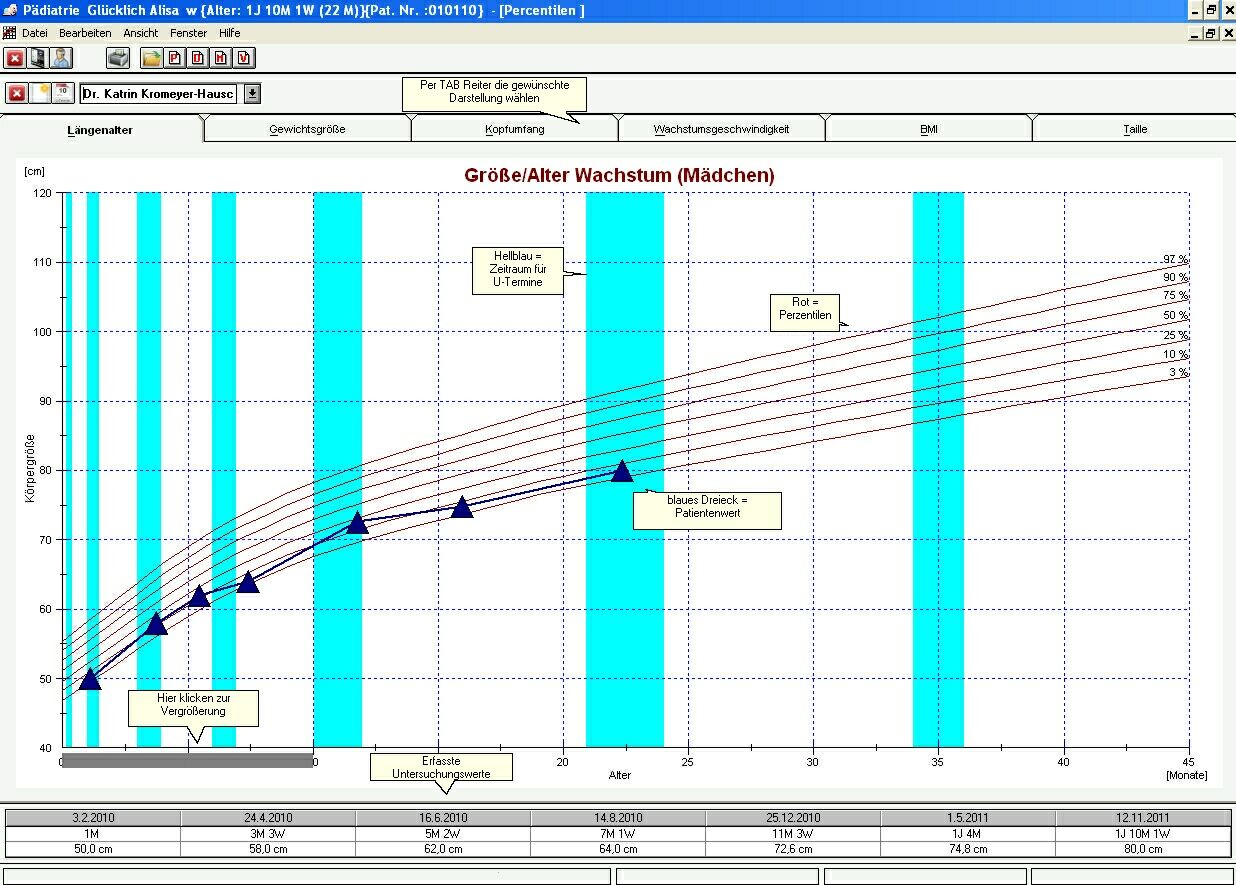

Das Diagramm zeigt den Wachstumsverlauf des Patienten (blau) und die Perzentilkurven (rot) an. Die erfassten Untersuchungswerte sind mit einem blauen Dreieck markiert. Wie viele Perzentilkurven angezeigt werden, ist abhängig von welcher Quelle die Kurven stammen. Am oberen Rand wird durch Anklicken der Karteikarte das gewünschte Wachstumsdiagramm gewählt.

Die gewünschte Darstellung (z.B. Längenalter oder BMI) wird per TAB Reiter gewählt.



Die hellblau dargestellten Bereiche zeigen die Untersuchungszeiten für die U-Termine an (nur bei Diagrammen mit Altersachse). Diese Anzeige kann über den Menübefehl Ansicht U-Termine an- und ausgeschaltet werden.

Über den Menübefehl Ansicht Untersuchungsbereich wird angegeben, ob das Diagramm nur im Bereich vorhandener Untersuchungswerte angezeigt wird oder ob der gesamte Perzentilenkurvenbereich dargestellt wird. Im ersten Fall wird somit nur der für die bisherigen Untersuchungen benötigte Bereich in maximaler Auflösung gezeigt. Sind noch keine oder nur wenige Untersuchungswerte vorhanden, wird ein Mindestbereich dargestellt. Der Vorteil gegenüber einer Darstellung auf Papier liegt darin, dass Sie bei der Einstellung Untersuchungsbereich immer die größtmögliche Darstellung haben und somit Details besser erkennen können.

Weitere Details siehe

•Diagrammdaten vergrößern

•Untersuchungswerte anzeigen

•U-Termine

•Perzentilen erfassen

•Drucken
